اطلاعات فنی
| GVSO | GVRN | RMKN | RCE | RN | Model |
| Metal | Metal | Metal | Metal | Metal | Material |
| Pumps for applications according to API 610 (ISO 13709 | Vertical Centrifugal Pump | Standardized Chemical Pump (ISO 2858, ISO 5199) | Pumps for applications according to API 610 (ISO 13709 | Standardized Chemical Pump (ISO 2858, ISO 5199) | Design |
| DN 40 – DN 450 | DN 100 – DN 450 | DN 25 – DN 150 | DN 32 – DN 300 | DN 25 – DN 400 | Size |
| Qmax. = 2.800 m3/h | Qmax. = 2.800 m3/h | Qmax. = 400 m3/h | Qmax. = 2.500 m3/h | Qmax. = 3.500 m3/h | Delivery rate |
| Drive power rating (100% DC) | Hmax. = 55 m | Hmax. = 150 m | Hmax. = 180 m | Hmax. = 150 m | Delivery head |
| -40 °C to +600 °C | -40 °C to +250 °C | -40 °C to +250 °C | -40 °C to +450 °C | -40 °C to +300 °C | Temperature |
| 10 bar | 10 bar | 16 bar | 16 bar | 16 bar | Nominal pressure |
| up to 17 m | up to 3,5 m | Depth |

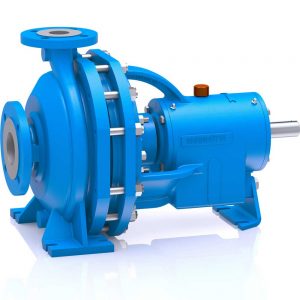

ویژگی های پمپ اسیدی فلزی فریاتک مدل RN
RN – STANDARDIZED CHEMICAL PUMP IN METAL
کاربرد:
سیالات شیمیایی خورنده در تمامی حوزه فرایند تکنولوژی شیمیاییو سایر حوزه های صنعت
-فرایند پوشش قطره ای کاتودیک
-الکترولیز کلر-قلیا
-تولید کود
-تولید صنعتی اسید سولفوریک
– pickles فولاد و فولاد ضد زنگ
ویژگی های طراحی:
- Standard:EN 22858 (ISO 2858), ISO 5199
- Design:horizontal, single-stage
- Construction:back-pull-out design
- Casing design:single or double volute casing
- Impeller:open or closed
- Bearing lubrication:grease or oil lubrication
- Installation versions:base plate, base frame or stilt mounting
- Ambient temperature:-20°C to +60°C
- Solid content limit value: 5 %
آپشن ها:
- Inducer
- Heated version
- Drain of volute casing
- Flushing in different versions
- Temperature and vibration monitoring
- Flange processing in line with international standards
- Thermosyphon system
- Heat exchanger
- Quench system
- Pump accessories
آب بند:
Hydrodynamically combined with stuffing box or mechanical seals of different construction

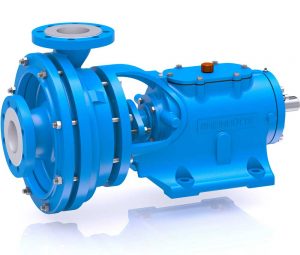

ویژگی های پمپ اسیدی فلزی فریاتک مدل RCE
RCE – CHEMICAL CENTRIFUGAL PUMP IN METAL
کاربردها:
کاربری های سخت در سیالات شیمیایی خورنده و ساینده همراه یا بدون محتویات جامد درتکنولوژی فرایند پشیمیایی درصنعت مواد اولیه و سایر صنایع .
موارد معمول استفاده در نمک های مذاب، قیر ، گوگرد و… می باشد.
-الکترولیز کلر-قلیا
-تولید کود
-تولید صنعتی اسید سولفوریک
-سولفور گوگرد
-فولاد و فولاد ضد زنگ Pickles
ویژگی های طراحی:
- Standard:according to API 610 11th edition / ISO 13709:2009
- Design:horizontal, single-stage
- Casing design:single or double volute casing
- Impeller:closed or open
- Bearing lubrication:grease or oil lubrication
- Installation versions:base plate, base frame or stilt mounting
- Ambient temperature:-20°C to +60°C
- Solid content limit value: 30 %
آپشن ها:
- Inducer
- Heated version
- Drain of volute casing
- Flushing in different versions
- Temperature and vibration monitoring
- Flange processing in line with international standards
- Thermosyphon system
- Quench system
- Pump accessories
آب بند:
ترکیب های هیدرودینامیکی به همراه stuffing box یا آب بندهای مکانیکی برای سازه های مختلف

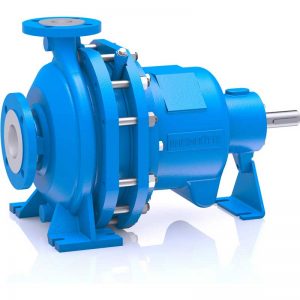

ویژگی های پمپ اسیدی فلزی فریاتک مدل RMKN
RMKN – MAGNETIC DRIVE PUMP IN METAL TO DIN EN 22858 (ISO 2858)
کاربرد:
سیالات خورنده، به خصوص سمی، با قابلیت اشتعال پذیری بالا، مواد منفجره یا بد بو و به طور کلی تمامی سیالاتی که نباد در طی فرایند پمپاژ وارد محیط شوند.
-الکترولیز کلر-قلیا
-تولید صنعتی اسید سولفوریک
-سولفور گوگرد
ویژگی های طراحی:
- Standard:EN 22858 (ISO 2858), ISO 5199
- Design:horizontal, single-stage
- Construction:sack-pull-out design
- Casing design:single or double volute casing
- Impeller:closed
- Bearing lubrication:lifetime grease lubrication
- Sleeve bearing lubrication:by the pumped medium
- Installation versions:base plate, base frame or stilt mounting
- Ambient temperature:-20°C to +60°C
آپشن ها:
- Inducer
- Heated version
- Drain of volute casing
- Flushing in different versions
- Temperature and vibration monitoring
- Flange processing in line with international standards
- Leakage monitoring
- External cooling and lubrication cycle
- Secondary seal
- Pump accessories
آب بند:

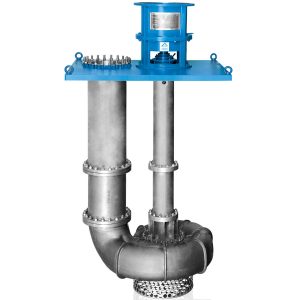

ویژگی های پمپ اسیدی فلزی فریاتک مدل GVRN
GVRN – CHEMICAL CENTRIFUGAL PUMP FOR H2SO4-APPLICATIONS
کاربرد:
پمپ های GVRN به طور خاص به منظور استفاده در سولفوریک اسید طراحی شده اند
-تولید صنعتی سولفوریک اسید
ویژگی های طراحی:
ویژگی های طراحی:
- Design:vertical, single-stage
- Casing design:double volute casing
- Pump installation:wet or dry* installation
- Impeller:closed
- Bearing lubrication:grease lubrication
- Sleeve bearing lubrication:by the pumped medium or external lubrication*
- Installation versions:sole plate for tank or steel structure
- Ambient temperature:-20°C to +60°C
آپشن ها:
- Temperature and vibration monitoring
- Flange processing in line with international standards
- Suction tube and / or suction strainer design
- Thermosyphon system
- Various, customised monitoring and diagnostic systems
- Gas supply system
- Pump accessories
آب بند:
Cartridge type shaft seal with stuffing box and lantern ring

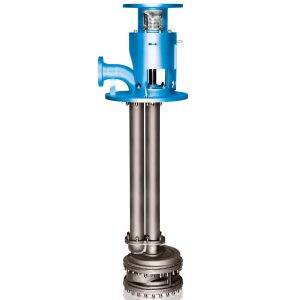

ویژگی های پمپ اسیدی فلزی فریاتک مدل GVSO
GVSO – CHEMICAL CENTRIFUGAL PUMP IN
کاربردها:
مایعات خورنده و آلوده، مایع و گازهای مایع مانند H2SO4 در تمامی غلظت ها، گوگرد مایع، PTA، سدیم و نمک های مذاب
-الکترولیز کلر-قلیا
-انرژی خورشیدی متمرکز
-تولید کود
-تولید صنعتی سولفوریک اسید
-نمک های مذاب
-سولفور مذاب
ویژگی های طراحی:
- Standard:according to API 610 11th edition / ISO 13709:2009
- Design:vertical, single- or multi-stage
- Casing design:double volute casing
- Pump installation:wet or dry* installation
- Impeller:closed or open*
- Bearing lubrication:grease lubrication
- Sleeve bearing lubrication:by the pumped medium or external lubrication*
- Installation versions:sole plate for tank or steel structure
- Ambient temperature:-20°C to +60°C
آپشن ها:
- Heated version
- Temperature and vibration monitoring
- Flange processing in line with international standards
- Suction tube and / or suction strainer design
- Thermosyphon system
- Quench system
- Various, customised monitoring and diagnostic systems
- Gas supply system
- Pump accessories
آب بند:
Stuffing box, labyrinth seal or mechanical seal in liquid or gas lubricated versions, magnatic drive
