تکنولوژی بالانس
ایجاد تعادل با دقت بالا بر روی ابزار و ابزارگیر

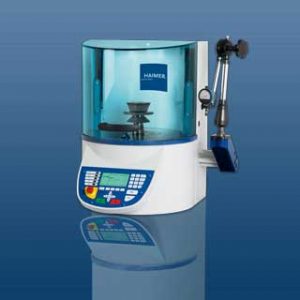

TD 1002

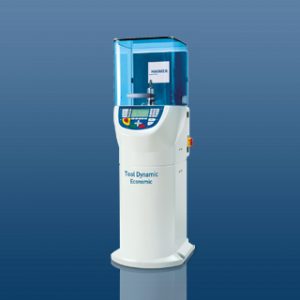

Tool Dynamic TD Economic

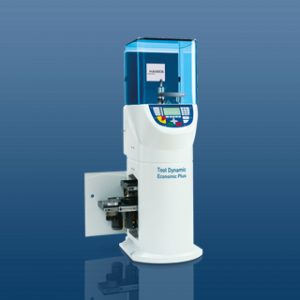

Tool Dynamic TD Economic Plus

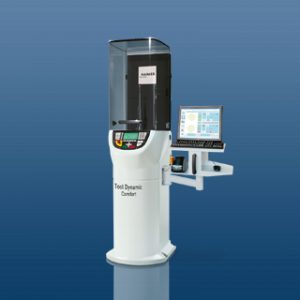

Tool Dynamic TD Comfort

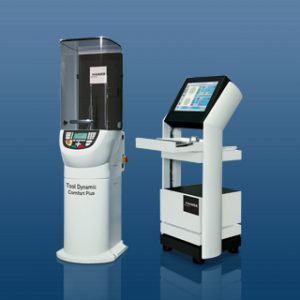

Tool Dynamic TD Comfort Plus

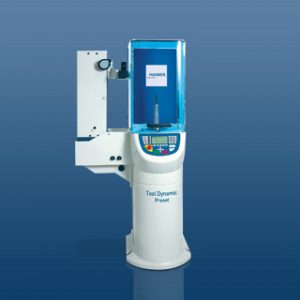

Tool Dynamic TD Preset
Tool Dynamic TD 800
تکنولوژی دستگاه های بالانسینگ هایمر
سرعت اسپیندل ابزارهای ماشین های مدرن در سال های اخیر به منظور دستیابی به حجم ماشینکاری بالاتر و سوداوری بیشتر به صورت اساسی افزایش داشته است. با افزایش تولید، به دلیل سرعت اسپیندل بالاتر، تاثیر عدم تعادل به طور قابل توجهی افزایش یافته و باعث افزایش نیاز به ابزار و هلدر شده است. عواقب این افزایش سرعت ارتعاشات، سطح پرداخت نامناسب و عمر ابزار کمتر می باشد.
تنها با ایجاد تعادل با دقت بالا بر روی ابزار و ابزارگیر، ماشین ابزار قابلیت دستیابی به ظرفیت کامل سرعت، حجم برش و سطح پرداخت را دارد، زیرا ایجاد تعادل شرایط کاهش ارتعاشات را فراهم می کند. همچنین باعث کاهش سایش اسپیندل و ابزار و زمان از کارافتادگی ماشین شده و امنیت فرآیند را افزایش می دهد.
اطلاعات فنی دستگاه های بالانسینگ هایمر
| Tool Dynamic TD Comfort | Tool Dynamic TD Economic Plus | Tool Dynamic TD Economic | TD 1002 | title |
| 1100*1500*820 | 500*1500*820 | 500*1500*820 | 500*680*820 | Dimensions (mm) |
| 450 | 450 | 450 | 200 | Weight (kg) |
| 300-1100 | 300-1100 | 300-1100 | 600-1100 | Spindle speed (rpm) |
| more than 0.5 | more than 0.5 | more than 0.5 | more than 1.0 | Measuring accuracy (gmm) |
| 230/ 50-60 | 230/ 50-60 | 230/ 50-60 | 230/ 50-60 | Power requirements (V/Hz) |
| 0.4 | 0.4 | 0.4 | 0.4 | Power usage (KW) |
| 6 | 6 | 6 | 6 | Compressed air (bar) |
| 400 | 400 | 400 | 360 | Max. tool length (mm) |
| 700 | 700 | 700 | 0 | Max. tool length (optional) (mm) |
| 380 | 380 | 380 | 340 | Max. tool diameter (mm) |
| 425 | 425 | 425 | 0 | Max. tool diameter (optional) (mm) |
| 30 | 30 | 30 | 15 | Max. tool weight (kg) |
اطلاعات فنی دستگاه های بالانسینگ هایمر
| Tool Dynamic TD 800 | title | Tool Dynamic TD Preset | Tool Dynamic TD Comfort Plus | title |
| 2000*1950*1020 | Dimensions (mm) | 2000*1800*850 | 1100*1500*820 | Dimensions (mm) |
| 600 | Weight (kg) | 450 | 450 | Weight (kg) |
| 100-600 | Spindle speed (rpm) | 300-1100 | 300-1100 | Spindle speed (rpm) |
| more than 0.5 | Measuring accuracy (gmm) | more than 0.5 | more than 0.5 | Measuring accuracy (gmm) |
| 230/ 50-60 | Power requirements (V/Hz) | 230/ 50-60 | 230/ 50-60 | Power requirements (V/Hz) |
| 1,0 | Power usage (KW) | 1.5 | 0.4 | Power usage (KW) |
| 5-6 | Compressed air (bar) | 5-6 | 6 | Compressed air (bar) |
| 30 | Air consumption (l/h) | 30 | 400 | Max. tool length (mm) |
| 750 | Max. tool length (mm) | 700 | 700 | Max. tool length (optional) (mm) |
| 800 | Max. tool diameter (mm) | 450 | 380 | Max. tool diameter (mm) |
| 110 | Max. tool weight (kg) | 400 | 425 | Max. tool diameter (optional) (mm) |
| 30 | 30 | Max. tool weight (kg) |

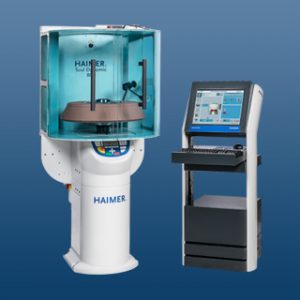

اطلاعات فنی دستگاه بالانسینگ هایمر مدل Tool Dynamic TD Automatic
| Tool Dynamic TD Comfort Plus | title |
| more than 0.5 | Measuring accuracy (gmm) |
| 400 | Max. tool diameter (mm) |
| 600 | Max. tool length (mm) |
| 50 | Max. tool weight (kg) |
| 160 | Operational range X-axis (mm) |
| 400 | Operational range Y-axis (mm) |
| 250 | Operational range Z-axis (mm) |
| 360° | Operational range B-axis (mm) |
| 20 | Rapid mode on all axis (m/min) |
| 1400 | Max. rpm balancing spindle (U/min) |
| 35 | Max. torque balancing spindle (Nm) |
| VDI 30 | Interface CNC unit |
| 6000 | Max. rpm CNC unit (U/min) (Adjustable) |
| 15 | Max. torque CNC unit (Nm) (At S3-25%) |
| Ø 10 mm | Max. drilling capacity (In hardened steel HRC 60) |
| 400 | Operational range of rotor in horizontal mode Max. diameter (mm) |
| 250 | Operational range of rotor in horizontal mode Max. height (mm) |
| 400 | Operational range of rotor in vertical mode Max. diameter (mm) |
| 280 | Operational range of rotor in vertical mode Max. height (mm) |
ویژگی های دستگاه بالانسینگ مدل Tool Dynamic TD Automatic
- اندازه گیری و جبران عدم تعادل در یک و دو صفحه
تصحیح اتوماتیک عدم تعادل با استفاده از فرزکاری یا سوراخکاری
استفاده راحت از صفحه لمسی
نرم افزار ایجاد تعادل TDC 4.0
اندازه گیری و جبران عدم تعادل در یک مرحله
سریع، آسان و اقتصادی
عدم سوراخکاری نادرست بر روی روتور
قابلیت ادغام به خطوط اتوماتیک تولید
وجود نرم افزار مشخص برای روش های خاص ایجاد تعادل
بیشترین راحتی و اعتمادپذیری همراه با بالاترین کارآیی و دقت
