موتور گیربکس حلزونی باور سری BS

گیربکس حلزونی (Worm Gearbox)

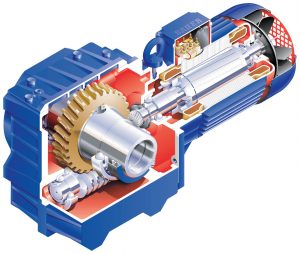

این نوع گیربکس همانگونه که در شکل مشاهده می شود از یک محور حلزونی و یک چرخ دنده حلزونی تشکیل شده است. محور حلزونی که برروی محور ورودی گیربکس قرار گرفته، از جنس فولاد آب دیده و سخت کاری شده است که استحکام بیشتری داشته و در مقابل خوردگی مقاومت بیشتری دارد. همچنین چرخ دنده حلزونی که برروی محور خروجی گیربکس قرار گرفته، از جنس برنز آلیاژی ریخته گری شده است. در گیربکس های حلزونی به دلیل ساختار و زاویه خروجی آنها به دلیل متعامد بودن  )۹۰ درجه ( دارای کاربری های فراوانی است و به دلیل کارکرد نرم در سیستم های بالابر و همچنین آسانسورها که نیاز به ایجاد گشتاور و راه اندازی نرم است، کاربرد فراوانی دارند. همچنین این گیربکس ها درکانوایرها و سیستم های انتقال مواد نیز کاربرد فراوان دارند.

قابلیت منحصر بفرد این نوع گیربکس، ایجاد نسبت تبدیل بالا است که به ما این امکان را میدهد تا گشتاور خروجی را به طور چشمگیری افزایش دهیم.

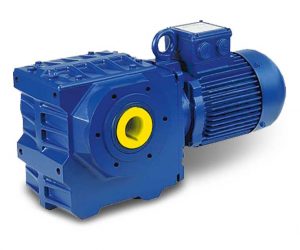

موتور گیربکس باور حلزونی

از دیگر فاکتورهای مهم در گیربکس های حلزونی، عدم برگشت پذیری یا خود قفل شوندگی است که دلیل آن در اصل این است که محور حلزونی براحتی میتواند چرخ دنده حلزونی را به حرکت در آورد، در صورتی که چرخ دنده حلزونی نمیتواند محور حلزونی را بچرخاند زیرا زاویه دنده های محورحلزونی بقدری کوچک است که وقتی چرخ دنده حلزونی میخواهد آن را بچرخاند اصطحکاک بسیار بزرگی پدید می آید و مانع از حرکت محور حلزونی میشود. این ویژگی به ما این امکان را میدهد تا در جاهایی که به یک ترمز خودکار نیاز داریم از این گیربکس استفاده کنیم. (بالابرها و آسانسورها ) (بعنوان مثال در یک بالابر اگر موتور از کار بیافتد چرخ دنده ها قفل می شوند و از پایین آمدن بار جلوگیری میشود). خاصیت خود قفل شوندگی به شکلی است که هرچه تفاوت قطر محور حلزونی و چرخدنده حلزونی بیشتر باشد، تاثیر بیشتری خواهد داشت، برای مثال برای نسبت­ های بالای 30 خاصیت خود قفل شوندگی به شکل کامل در گیربکس عملی می­شود. از دیگر مزایای این گیربکس ها قابلیت نصب در هشت حالت متفاوت می باشد که باعث استفاده راحت این گیربکس ها گردیده است.

مزایا: برگشت پذیری کم، بیشترین کاهش دور را در ابعاد پایین ممکن می کند، حرکت نرم و کم بودن سر و صدا، قابل تغییر بودن موقعیت نصب و جهت پایه ها به منظور سادگی در نصب و راه اندازی، کم بودن هزینه تعمیر نگهداری و قیمت تمام شده گیربکس-

کاربردها : گیربکس های حلزونی بیشتر برای توانهای پایین و متوسط استفاده میشوند. به کارگیری این نوع گیربکس نسبت تبدیل و گشتاورهای بالایی را در ابعاد کوچک عرضه می کند و هزینه ی اولیه ی کمتری را در بر دارد برخی از موارد کاربرد آن عبارتند از : بالابرها-سیستم های انتقال مواد- نوار نقاله ها-ماشین آلات غربال گری-خرد کن ها و آسیاب های کوچک و…

• مقرون به صرفه، زاویه مناسب، موتور گیربکس های مارپیچی (حلزونی) قابلیت نصب آسان در محیط های با کاربری تنگ را دارا می باشند.
• گیربکس هایی با 8 سایز  برای گشتاورهایی از 25 نیوتن متر تا 1000 نیوتن متر
• شفت های تو خالی از 25 نیوتن متر از قبل موجود می باشد.
• گیبرکس های مارپپیچی(حلزونی) با قابلیت بار گذاری بالا برای طول عمر طولانی
• دارای استاندارد IP 65
